A. 탄소 섬유에 가장 일반적으로 사용되는 직조 패턴은 2/2 능직입니다. 복합 곡면 및 윤곽을 사용하여 몰드 표면에 라미네이팅 할 때 특히 유용합니다. 평직 직물은 왜곡 없이 처리하기 쉬워 단순한 형상에 추천드립니다.

평직(PW/Plain)
다소 튼튼한 직조 패턴이므로 왜곡없이 처리하기 쉽습니다.
능직만큼 드레이프 할수 없으므로 복잡한 형상에 추천하지 않습니다.

능직(TW/Twill)
평직보다 느슨하여 패브릭을 보다 쉽게 드레이프 할 수 있습니다.
복합 곡면 및 윤곽을 사용하여 몰드 표면에 라미네이팅 할 때 특히 유용합니다.

A. 딱딱한 금속 또는 플라스틱 스크래퍼를 사용하여 표면에서 가능한 많은 수지를 제거해 주세요.
희석제, 아세톤 또는 알코올을 사용하여 잔여물을 청소하십시오. 재코팅하기 전에 용제를 건조하십시오.

A. 수지가 완전히 경화되지 않은 상태이거나 수지 표면이 충분히 준비되지 않았을 때 굳지 않을 수 있습니다. 아민 자국을 제거하고 표면을 샌딩해주세요. 또는 페인트가 수지와 호환되지 않았을 때도 굳지 않습니다. 다른 유형의 페인트를 사용해 주세요.

A. 저온에서 수지를 보관했을 때 제품이 살짝 냉각될 수 있습니다. 이 경우 제품을 60℃의 물에 30분간 열탕하시면 수지가 녹습니다.

A. 이 경우는 다음과 같은 원인이 있을 수 있습니다.
·  비율 잘못 혼합한 경우 - 경화제가 너무 많거나 적을 경우 경화 시간 및 경화가 잘되지 않습니다.
·  경화 환경이 저온일 경우 - 수지 혼합물은 저온에서 더 느리게 경화됩니다.
·  혼합이 충분하지 않은 경우 - 혼합시 벽면까지 완벽히 긁어 혼합해 주세요.
·  제품이 올바르지 않은 경우 - 올바른 수지와 경화제인지 확인하십시오. 다른 브랜드의 경화제나 폴리에스테르 제품을 사용하면 제대로 경화되지 않습니다.

A. 아민(왁스 같은 부산물)은 서늘하고 습한 조건에서 잘 나타납니다. 아민 자국은 수용성이므로 쉽게 제거할 수 있습니다. 연마 패드를 사용하여 세척합니다. 종이 타월로 표면을 닦아내어 용해된 자국이 표면에서 마르기전에 제거합니다. 광택 영역이 남아 있는 경우 80방 사포를 사용하여 샌딩합니다. 습식 샌딩도 아민 자국을 제거할 수 있습니다. 갓 도포한 에폭시 표면에 방열 직물을 도포할 경우 경화된 에폭시에서 방열 직물을 벗겨낼 때 아민 자국이 제거되고 추가 샌딩은 필요하지 않습니다.

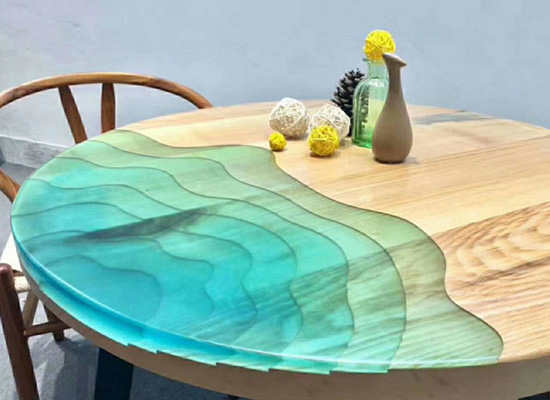

A. FRP용 수지 중에서 투명도가 높은 수지를 찾으신다면 에폭시 수지를 추천합니다. 크리스타 레진 제품 또는 웨스트 시스템의 207 경화제를 사용하시면 특히 더 투명한 결과물을 얻을 수 있습니다.

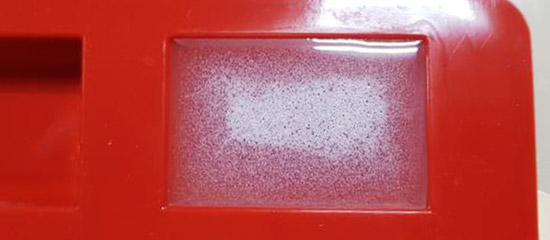

A. 두 가지의 원인이 있을 수 있습니다.
첫째 응축으로 인한 수분 또는 매우 습한 조건으로 인해 경화되지 않은 경화제의 성분과 반응한 경우가 있습니다. 부분 경화된 코팅에 적당한 열을 가하여 수분을 제거하고 경화를 완료합니다.
둘째 롤러를 과도하게 사용하여 공기가 포집된 경우입니다. 더 높은 온도에서 코팅을 하거나 에폭시를 얇게 바르세요. 또는 적당한 열을 가하여 포집된 공기를 배출하여 경화를 완료합니다.

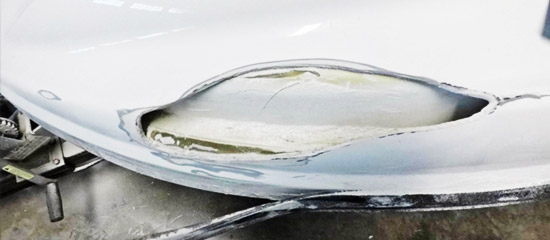

A. 매트와 같은 섬유의 [1㎡당 무게 × 2 = 필요 수지양]입니다.
