제품안내 섬유보강제 카본 섬유
카본 섬유

01

카본 클로스(Carbon Cloth)

탄소 섬유를 사용한 직물입니다. 시트상의 형상으로하여 굴곡 가공성이 우수하며 수지의 함침이 용이한 특성이 있습니다. 카본 직물은 토목, 건축 보강재 및 자동차 등의 스포츠용도와 항공기 부재의 재료로도 사용되며 그의 용도는 점점 더 확대되어가고 있습니다.

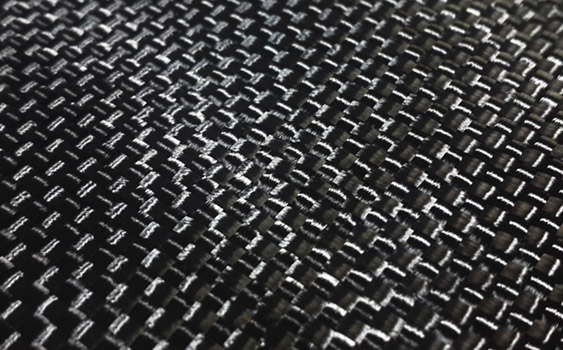

평직(PW/Plain)
다소 튼튼한 직조 패턴이므로 왜곡없이 처리하기 쉽습니다.
능직만큼 드레이프 할수 없으므로 복잡한 형상에 추천하지 않습니다.

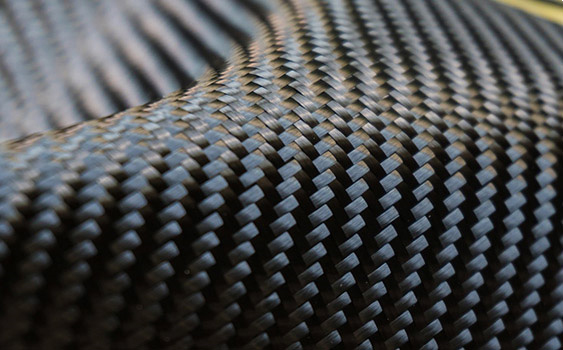

능직(TW/Twill)
평직보다 느슨하여 패브릭을 보다 쉽게 드레이프 할 수 있습니다.
복합 곡면 및 윤곽을 사용하여 몰드 표면에 라미네이팅 할 때 특히 유용합니다.

품명 화이버 타입 폭(mm) 밀도 두께(cm) 무게(g/㎡) 직조 롤길이(m)
경사 위사
SPCC199 3K 1000 12.5 13.5 0.25 200 평직 100
SPCC204 3K 1200 12.5 13.5 0.25 200 평직 100
STCC199 3K 1000 12.5 13.5 0.25 200 능직 100
STCC240 3K 1000 15 15 0.26 246 능직 100

02

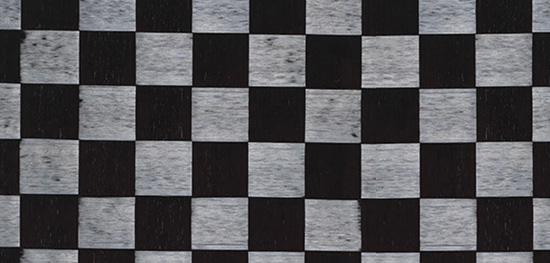

카본 스프레드 토(Carbon Spread Tow)

스프레드 토는 F1 레이싱이나 우주개발용으로 사용되는 카본 소재이며 일반적인 카본 소재처럼 섬유를 직조한 직물이 아닌 테이프 형상의 스프레드 토우 카본입니다. 직물일 경우 섬유와 섬유사이 간격이 존재하는 반면, 스프레드 토는 간격이 없으므로 더욱 얇고 강한 적층물을 얻을 수 있습니다. 또한 UD(단방향매트)를 사용하는 경우 2장을 겹쳐 사용해야하는 것에 비해, 1장에 2방향이 구성되어 있어, 강도는 유지하면서도 중량을 반감할 수가 있게 됩니다.

· 스프레드 토 구조는 더 얇은 적층물을 가능하게 합니다.

· 오그라짐이 적은 직진성의 화이버들은 복합재의 강도를 최대한으로 끌어냅니다.

· 오그라짐이 적으므로 수지가 적게 사용되며, 중량을 절감하게 됩니다. (최대20%)

품명 토 길이(mm) 무게(g/㎡) 너비(mm) 길이(m) 화이버 유형 스타일
SPT25-12 25 64 1270 100 12K 평직 / 능직
SPT25-15 80 15K
SPT25-24 128 24K
SPT20-12 20 80 1270 100 12K 평직 / 능직
SPT20-15 96 15K

03

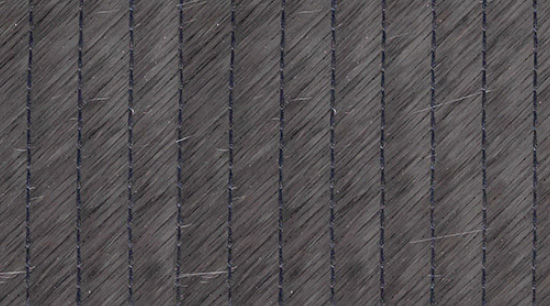

카본 다축 패브릭(Carbon Multiaxial Fabric)

±45도 방향으로 로빙사가 겹쳐진 형태의 카본입니다. 직조된 섬유에 비해 유연한 특징이 있어, 굴곡이 많은 제품의 두께를 형성하는데 보다 유리합니다.
품명 폭(mm) 무게(g/㎡) 길이(m)
STCDB200 1000 204 100
STCDB300 1000 304 100

04

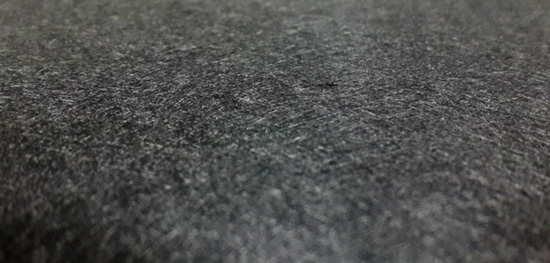

카본 서피스 매트(Carbon Surface Mat)

카본 서피슨 매트는 고강도, 고탄성율 탄소섬유로 만들어진 단섬유를 방향성 없이 배열한 부직포 느낌의 매트입니다. FRP/GRP 제품의 표면을 부드럽게 만들 수 있고, 짜여진 로빙이나 패브릭 혹은 텍스타일을 감출 수 있습니다. 또한 복잡한 형태의 표면에 유연하게 붙일 수 있습니다.

· 높은 도전성이 있습니다.

· 내식, 내약품성이 우수합니다.

· 수지의 함침성이 좋습니다.

· 드레프성이 우수합니다.

품명 중량(g/㎡) 두께(mm) 폭(mm) 표면저항(Ω/□) 포장(m/Roll)
S-259P 30 0.5 1000 5~7 200
물성 시약 HCL NaOH CrO₃ HNO₃ HF
농도(%) 35 50 35 50 50 6
온도(℃) 60 40 R.T R.T R.T R.T
평가 ○ ○ ○ ○ △ ○

05

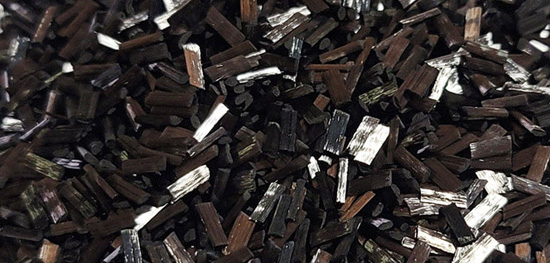

카본 촙 화이버(Carbon Chopped Fiber)

필라멘트사 또는 토우를 일정 길이로 잘게 자른 형태의 카본 섬유로 성형품의 강도 보강 및 보수, 틈새, 모서리 메꿈 용도로 사용됩니다. 가공하지 않은 그대로 사용하기도 하지만 펠트, 매트, 종이, 스테이플 사, CFRTP 등의 가공원료로 사용됩니다. 길이가 짧은 촙 화이버는 열가소성 수지와 함께 압출, 사출 성형공정에 사용할 수 있습니다.

· 높은 강도 및 탄성율

· 치수 안정성

· 전기 전도도

· 낮은 열 팽창

품명 Sizing Agent 구성(%) 화이버 길이(mm) 어플리케이션
KYCCH-EP 에폭시 2.0 ~ 4.0 6 PE, PET, ABS, PC, PA6, PA66, PBT,
POM, mPPO, PPS
KYCCH-PU 폴리 우레탄 2.0 ~ 4.0 6, 12
KYCCH-HT2 비공개 2.0 ~ 4.0 6, 12 PPA, PA6T, PA46, PA9T
KYCCH-SP2 비공개 2.0 ~ 4.0 6, 12 PP
KYCCH-NA1 비규격 1.0 이하 6, 12, 24, 46, 70,
92, 138, 274		 펠트, 카본 페이퍼, 지면 접지 저항,
시멘트 강화재, BMC
KYCCH-NA2 비규격 0.2 ~ 0.3

06

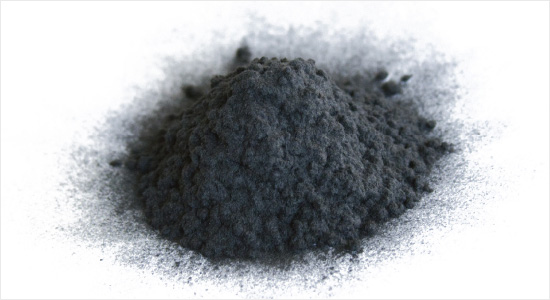

밀드 화이버(Carbon Milled Fiber)

밀드 화이버, 즉 분쇄섬유는 촙 화이버 또는 필라멘트사를 분쇄하며 만든 분말상의 탄소섬유입니다. 열경화성 수지, 고무, 종이, 시멘트 등의 첨가재로 사용됩니다.
품명 폭(mm) 무게(g/㎡) 섬유길이(mm)
S-241 탄소질 13 0.13
RMF0150 PAN-base 7.2 0.10
