제품안내 인퓨전/진공자재/이형제 진공자재
진공 자재

01

진공 필름(Bagging Film)

성형제품에 외부의 오토클레이브 압력을 전달하기위해 성형전 그리고 성형이 진행되는 동안 레이업에 진공압이 전달되도록 덮는데 사용됩니다. 오토클레이브내(공기 또는 내부가스) 사용되어지는 압력전달 매체가 투과되는 것을 방지하여 부품의 물성이 떨어지거나 기공의 원인이 되는 것을 막습니다. 보통 신축성이 있는 물질로 나일론이 사용됩니다.

  • Econolon

  • Release Bag 125

  • WL5400

  • WL7400

품명 사용온도 두께 길이 신율 재질 비고
Econolon 149℃ 38㎛ 1.52m 305m 375% Nylon 페놀 수지를 제외한 모든 수지작업이 가능한 경제적 필름
Release Bag125 141℃ 50㎛ 1.52m 305m 400% Polyolefin 페놀 수지 포함 열 경화성 수지, 3.04m 폭 대응
WL5400 177℃ 50㎛ 1.52m 305m 375% Nylon 다양한 폭으로 제공 가능(페놀수지 제외)
WL7400 204℃ 50㎛ 1.52m 305m 400% Nylon 오토크레이브 성형용, 다양한 폭으로 제작 가능
WL8400 232℃ 50㎛ 1.52m 305m 350% Nylon 오토크레이브 성형용, 항공분야에 많은 실적
Securlon L2000 218℃ 50㎛ 1.52m 305m 450% Nylon, Milti-L 다층필름으로 질기고 신축성이 좋아 핀홀 방지력 우수
VB-3 315℃ 75㎛ 1.27m 53m 500% Fluoropolymer 신축성이 우수한 고온용 배깅 필름

02

이형 필름(Release Film)

릴리즈 필름(Release Film)은 라미네이트와 필플라이(필플라이가 사용되면)의 위 또는 아래에 위치합니다. 휘발성 기체와 공기를 라미네이트에서 빠져 나오게 하고, 경화 공정에서 라미네이트에서 블리더플라이로 과잉된 수지가 빠지도록 합니다. 성형된 제품의 표면을 매끈하게 하나, 천공 테프론 이형필름은 섬유상의 표면에 약간의 요철을 줍니다.

  • Release Bag125

  • A4000

  • WL3900R/B

  • WL4600

  • WL5200

품명 사용온도 두께 길이 신율 재질 비고
Release Bag125 141℃ 50㎛ 1.52m 305m 400% Polyolefin 다양한 수지에 적용 가능한 경제적 릴리즈 필름
A4000 260℃ 50㎛ 1.52m 127m 300% FEP 신축성이 좋고 다양한 수지에 적용 가능, 고온 작업용,
글로시한 표면용
WL3900 R/B 157℃ 30㎛ 1.52m 1000m 500% Polyolefin 다양한 수지에 적용 가능, 신축성이 우수한 경제적 필름
WL4600 193℃ 38㎛ 1.52m 508m 250% PMP 항공, 프린트 기판, 핫 프레스 작업, 고온용 경제적 필름
WL4800 195℃ 50㎛ 1.5m 800m 110% PET 평판 또는 완만한 굴곡에 적영가능한 필름, 매트한 표면용
WL5200 260℃ 25㎛ 1.22m 183m 350% ETFE 모든 수지에 적용 가능, 신축성이 우수한 고온용 필름,
글로시한 표면용
MR1/MR2 315℃ 25㎛ 1.22m 152m 400% Fluoropolymer 신축성이 우수한 고온용 필름(MR2는 50㎛ 필름)

03

이형패브릭/필플라이(Peel Ply)

적층시 복합재료 라미네이트의 바로 밑이나 위에 직접적으로 밀착되어 사용됩니다. 본딩 전이나 페인팅 작업 전에 반드시 제거하여야 하고 접착면으로 사용 가능합니다. 보통 직조된 섬유가 사용되며, 재료는 나일론, 폴리에스터 또는 유리섬유가 됩니다.

  • Econoply J

  • Econostitch

  • Econostitch G

  • Econolease

  • Release Ply F

품명 사용온도 두께 길이 신율 재질 비고
Econoply J 121℃ 0.08mm 1.52m 91.4m Polyester 흰색 상온 인퓨전 및 핸드레이업 성형용
Econostitch 190℃ 0.15mm 1.52m 91.4m Nylon 흰색+붉은선 식별이 용이한 인퓨전 및 핸드레이업성형용
Econostitch G 190℃ 0.13mm 1.8m 200m Polyester 흰색+검은선 식별이 용이한 인퓨전 및 핸드레이업성형용
Econolease 204℃ 0.1mm 1.52m 91.4m Nylon 연한청색 실리콘 코팅이 되어 탈형이 용이한 필플라이
Release Ply F 204℃ 0.15mm 1.17m 200m Polyester 흰색 몰드에의 순응성이 좋고 질긴 필플라이

04

브리더/블리더

브리더(Brether)
두껍고 느슨하게 짜여진 섬유 또는 펠트로 배리어필름 위에 위치하여 성형대상 제품의 레이업된 위에 일정한 압력이 전달되도록하며 레이업된 제품들에서 갖힌 공기나 성형과정의 휘발성 기체를 빠지게 하는 역할을 합니다.

블리더 (Bleeder)
성형과정 동안 적층판으로부터 과잉 수지를 흡수하고 원하는 섬유함량을 달성하기 위해 사용합니다.

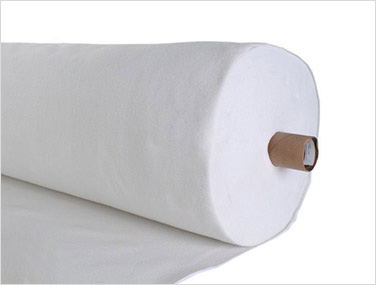

  • Airweave N10

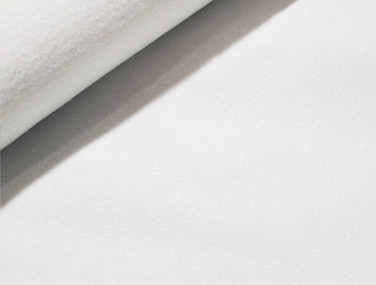

  • Econoweave44

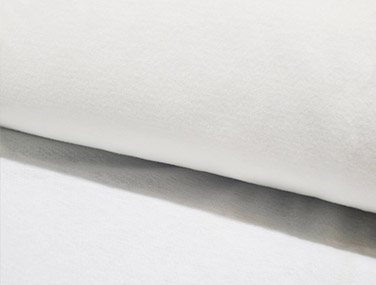

  • Econoweave1010

품명 사용온도 길이 중량 색상 비고
Airweave N10 204℃ 1.52m 45m 339g/㎡ 흰색 두꺼운 브리더로 중온 성형시 가장 인기있는 제품
Econoweave44 190℃ 1.52m 91m 135g/㎡ 흰색 산업용 부품 성형시 사용하는 얇은 브리더로 가장 저렴
Econoweave1010 190℃ 1.52m 91m 339g/㎡ 흰색 오븐이나 저압 경화를 위한 제품으로 가장 무거운 제품

05

실란트 테이프(Sealant Tape)

금형과 진공필름 사이를 밀봉하기 위해 실란트 테이프가 사용됩니다. 이 테이프는 금형과 진공필름에 압착됩니다.

  • AT-200Y

  • GS-213

  • AT-199

  • GS-43MR

품명 사용온도 길이 중량 색상 비고
AT-200Y 204℃ 3mm 12mm 7.5m 황색 다용도의 경제적 실란트 테이프
GS-213 204℃ 3mm 12mm 7.5m 황백색 작업성이 우수한 실란트 테이프
AT-199 121℃ 1.5mm 9.5mm 15m 블랙 경제적인 실란트 테이프
GS-43MR 232℃ 3mm 12mm 7.5m 황백색 신뢰성이 좋은 고온용 실란트 테이프
Airseal2 ST 150℃ 3mm 12mm 7.5m 블랙 작업성이 좋은 경제적인 실란트 테이프

06

진공 밸브와 호스

  • Air Flow 65R

  • Vac Valve 399

  • Vac valve 401C

  • AQD 500TF

품명 최대 사용온도 외관 비고
Air Flow 65R 232℃ 내경 3/8inch 외경 3/4inch 오토크레이브 성형용 에어호스
Econoflow 59R 135℃ 내경 3/8inch 외경 3/4inch 상온성형용 에어호스
Vac Valve 399 260℃ 알루미늄 2피스 밸브 진공백과 커넥터를 연결하는 밸브
Vac valve 401C 260℃ 알루미늄 2피스 밸브 진공백과 커넥터를 연결하는 밸브
AQD 500TF 260℃ 1/4inch Male 2피스 커넥터 에어호스에 연결할 수 있는 퀵 커넥터
