제품안내 코어재료 3A 구조용 폼
3A 구조용 폼

3A Composites는 강성 보강용 코어 제조회사로 풍력 및 선박 업계에 세계 최대 물량의 PVC폼, 발사코어를 제공하는 업체입니다. 철도 수송 분야, 건축 분야 및 항공 분야 등 다양한 산업 분야에 많은 실적을 갖고 있으며 다양한 코어 제품군을 통해 용도에 맞는 최적의 소재와 노하우를 제공합니다.

용도
· 선박분야 - 레크리에이션 보트, 레이싱 보트, 슈퍼 요트, 유람 여객선, 상업 및 군사 선박의 헐, 갑판, 탑 사이드, 인테리어, 선저 및 벌크헤드, 커버, 출입 도어 등 · 차량 분야 - 일반 차량, 캠핑카, 트럭, 버스, 특수용 차량의 스트럭쳐 및 세미스트럭쳐 파트(트렁크 바닥, 본넷, 루프 도어, 트럭 상부구조물, 버스 플로어) 등 · 철도 차량 분야 - 트램, 지하철, 경전철, 기차, 화물차, 고속철도의 바닥, 격벽, 도어, 화장실 모듈, 클래딩, 전두부, 스커트 및 커버 등 · 항공 분야 - 범용 항공기, 상업용 항공기, 군용기, 헬리콥터 등의 스트럭쳐 및 세미스트럭처(덮개, 커버, 날개), 인테리어, 컨테이너, 팔레트, 트롤리 등 · 건축 분야 - 돔(대형 경량, 단열면처리용 자재를 포함한 프리패브제조용), 빌딩의 파사드, 이동 주택 및 가설 주택, 교량 등 · 기타 분야 - 경량화를 요하는 풍력(로터 블레이드의 쉐어웹, 셀, 팁, 나셀커버, 나셀 플랫폼 등) 및 방위 산업 응용분야, 무인 및 모형 항공기, 위그선 등

  • Balteck 발사 코어 SB
    플라스틱 폼보다 기계적 물성이 탁월
    풍력, 철도, 원자력 등 다양한 분야에 사용

  • Airex PVC 구조용 폼
    폐쇄형 셀 구조/크로스 링크된 PVC폼
    강도, 강성, 인성 우수/폭넓은 분야에 사용

  • Airex PET 구조용 폼
    열 가소성 수지를 사용한 친환경 제품
    경제적이며 열성형 가능/면 가공이 편리

  • Airex PEI 구조용 폼 R82
    항공 우주산업 기준에 부합하는 폼
    뛰어난 내화성과 내열성 및 전파 투과성

01

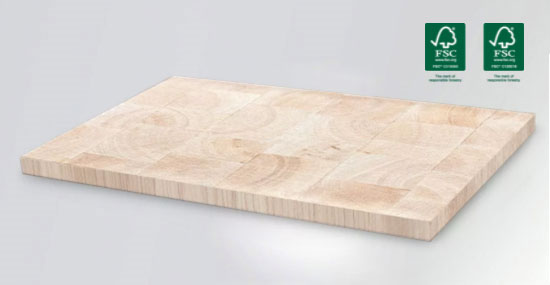

Balteck 발사 코어 SB

형태에 따라 평판형인 Rigid Type, 곡면 가공이 가능한 Contour Type(CK)이 있으며 표면처리 방식에 따라 Lamprep, AL600/10로 나누어집니다. Lamprep은 두께가 정확하고 표면이 매끄럽도록 샌딩되어 있고, AL-600/10은 발사 표면을 특수 코팅하여 수지가 과도하게 함침되는 것을 막습니다. 폴리에스테르 수지의 침투성이 낮기 때문에 핸드레이업 방식뿐 아니라 진공성형법, 오토크레이브법, 프레스 적층 작업시 좋습니다.
* 수작업시 AL-600/10 처리된 제품을 추천합니다.

· 중량 대비 강도와 강성이 매우 우수

· 내피로성/내화성/내충격성 우수

· 방음 및 단열성 우수

· 넓은 적용 온도 범위(-212℃~163℃)

· 친환경적인 제품

특성 단위 SB.50 SB.80 SB.100 SB.150
밀도 ASTM C-271 kg/m³ 109 132 148 285
최소 시트 밀도 ASTM C-271 kg/m³ 84 113 136 248
평면 수직 압축 강도 ISO 844 N/mm² 5.5 7.7 9.2 22
평면 수직 압축 계수 ISO 844 N/mm² 1616 2187 2526 4428
평면 수직 인장강도(폴리에스터) N/mm² ASTM C-297 3.9 5.0 5.7 12.2
평면 수직 인장강도(에폭시) ASTM C-297 N/mm² 9 10.9 12 18.3
평면 수직 인장계수 ASTM C-297 N/mm² 1682 2337 2791 6604
전단 강도 ASTM C-273 N/mm² 1.8 2.3 2.6 5.2
전단계수 ASTM C-273 N/mm² 136 166 187 362
실온 열 전도율 ASTM C-177 W/m.K 0.048 0.059 0.066 0.084
표준 수치 넓이 mm±5 610 610 610 610
길이 mm±5 1220 1220 1220 1220
두께 mm +0.25 -0.75 4.7~76 4.7~76 4.7~76 6~76
윤곽코어(CK) 두께 mm +0.25 -0.75 4.7~50 4.7~50 4.7~50 6~50

02

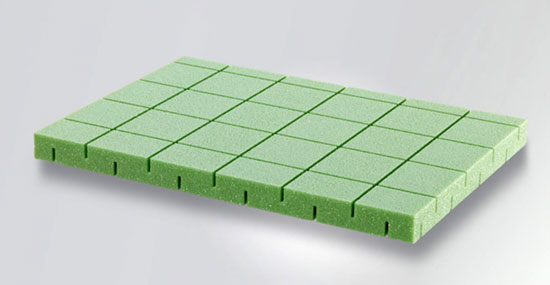

Airex PVC 구조용 폼

Airex C70

AIREX C70은 폐쇄형 셀로 발포되고 결합 연결된 고분자 폼으로 단단함이 중량비에 완벽한 강성과 내구성을 결합하고 있습니다. 잘 부서지지 않고 CFC를 함유하고 있지 않으며 극소량의 수분을 흡수하며 우수한 내화학약품성을 갖고 있습니다. 우수한 셀 구조는 완벽한 접착면을 제공합니다. 모든 레진과 제작 공정에서 호환되는 AIREX C70은 정 하중과 동 하중의 조건으로 샌드위치 구조의 다양한 코어 재료로써 이상적입니다. 대단히 가벼운 밀도를 가진 C70은 경량화를 우선하는 용도의 재료로 선택됩니다.

· 압축 강도 및 전단 강도 높음

· 수지 흡수율이 적고 방음 단열성 좋음

· 충격강도 우수, 내화학성 좋음

· 내피로성 우수

특성 단위 값 C70.55 C70.75 C70.90 C70.130
밀도 ISO 845 kg/m³ 평균 60 80 100 130
표준범위 54~69 72~92 90~115 120~150
평면 수직 압축강도 ISO 844 N/mm² 평균 0.90 1.45 2.0 3.0
최소 0.75 1.10 1.7 2.6
평면 수직 압축계수 DIN 5342 N/mm² 평균 69 104 130 170
최소 55 80 110 145
평면 수직 인장강도 ISO 5271-2 N/mm² 평균 1.3 2.0 2.7 4.0
최소 1.0 1.6 2.2 3.0
평면 수직 인장계수 ISO 5271-2 N/mm² 평균 45 66 84 115
최소 35 50 65 95
전단강도 ISO 1922 N/mm² 평균 0.85 1.2 1.7 2.4
최소 0.70 1.0 1.4 2.1
전단계수 ASTM C393 N/mm² 평균 22 30 40 54
최소 18 24 34 45
전단 신장률 ISO 1922 % 평균 16 18 23 30
최소 10 10 12 20
실온 열전도율 ISO 8301 W/m.K 평균 0.031 0.033 0.035 0.039
표준 수치 넓이 mm ±5 1150 1020 950 850
길이 mm ±5 2450 2180 2050 1900
두께 mm ±0.5 5~70 3~68 3~60 5~50

03

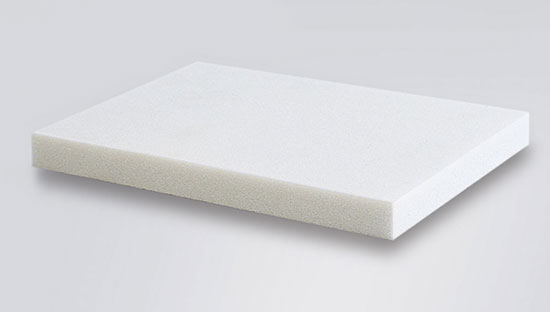

Airex PET 구조용 폼

01. Airex T90

독립기공 셀로 구성된 난연, 연기, 유독성(FST - FAR25.853;NF16-101;DIN5510)에서 우수한 특성을 갖고 있는 재활용이 가능한 열가소성 PET 고분자 발포체입니다. 뛰어난 기계적 특성 및 피로저항 특성을 갖고 있으며 고온 성형과 고온 포스트큐어 과정에서의 내열성이 우수합니다. T90은 모든 수지와 성형 작업에 맞도록 디자인되었습니다. 고온 저항이 필요로하는 구조용 샌드위치 어플리케이션에서 이상적입니다.

· 뛰어난 FST 특성

· 높은 열 안정성 공정에 사용(150℃)

· 모든 가공 기술과 수지에 사용 가능

· 우수한 내피로성 및 내화학약품성

· 뛰어난 압축강도.전단강도/접착성

· 내수성, 적층 후 팽창이 없음

특성 값 단위 T90.60 T90.100 T90.150 T90.210
밀도 ISO 845 kg/m³ 평균 65 110 145 210
표준범위 60~70 105~115 140~150 200~220
평면 수직 압축강도 ISO 844 N/mm² 평균 0.80 1.4 2.2 3.8
ASTM C365 최소 0.7 1.2 2.0 3.2
평면 수직 압축계수 ASTM C365 N/mm² 평균 50 80 105 170
최소 35 70 95 145
평면 수직 인장강도 ASTM C297 N/mm² 평균 1.5 2.2 2.7 3.0
최소 1.2 1.6 2.2 2.4
평면 수직 인장계수 ASTM C297 N/mm² 평균 85 120 170 225
최소 70 90 140 180
전단강도 ISO 1922 N/mm² 평균 0.46 0.8 1.2 1.85
표준범위 0.4 0.7 1.1 1.5
전단계수 ISO 1922 N/mm² 평균 12 20 30 50
최소 10.5 18 26 44
전단 신장률 ISO 1922 N/mm² 평균 25 10 8 5
최소 15 5 4 3
실온 열전도율 EN 12667 W/m.K 평균 0.037 0.035 0.038 0.045
표준 수치 넓이 mm±5 1220 1220 1220 1220
길이 mm±5 2440 2440 2440 2440
두께 mm±5 5~100 5~100 5~100 5~100
내화성능 표준 T90.60 T90.100 T90.150 T90.210
항공 FAR 25.853/ABD0031 인화성 통과 통과 통과 통과
매연농도 통과 통과 통과 통과
유독성 통과 통과 통과 통과
철도 EN 45545-2 Sandwich HL3 획득 (샌드위치 디자인에 따른 인증서)
Core alone HL3 획득
건축과 건설 DIN 4102-1 물질 계층 추후 업데이트 B1 추후 업데이트 B1
건축과 건설 EN 13501-1 화재 반응 작용 B C 추후 업데이트 C
연기 방출량 s1 s2 s2
Flaming droplets d0 d0 d0

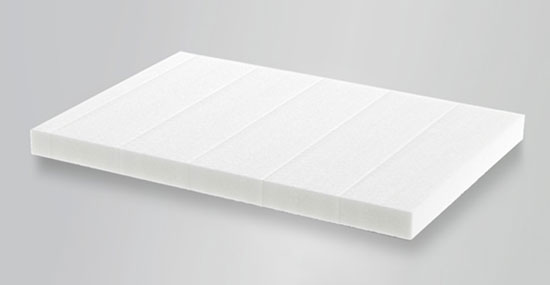

02. Airex T92

같은 밀도의 PVC 폼보다 저렴하며 리사이클이 가능한 PET 소재이므로 친환경적입니다. 동일한 PET 제품인 AIREX T90보다 전파투과성, 기계적 물성, 내충격성이 우수하여 FST를 요구하지 않는 분야에 폭넓게 적용할 수 있습니다. AIREX T92는 가공성이 우수하여 열성형이 가능하며 프리프레그와 같은 고온성형도 문제없습니다. 내화학성, 내수성이 우수하며 적층 후 팽창이 없습니다.

· 모든 종류의 수지에 적용 가능

· 우수한 내피로성 및 내화학약품성

· 기계적 강도의 흐트러짐 거의 없음

· 지속적인 가사온도 100℃

· 뛰어난 압축강도 및 전단강도

· 내수성, 적층 후 팽창이 없음

· 가공시 150℃까지 가능

· 우수한 접착성(외피와 코어 접착)

03. Airex T92 Seal X

T92 Seal X는 코어의 높은 접착력에 변하지 않는 New Seal X 표면처리기술을 적용한 제품으로 흡수되는 수지량을 감량할 수 있어 토탈 코스트를 절감할 수 있습니다.

· 수지량 50% 감소

· 무게와 가격의 혁신적인 절감

· 높은 접착력에 변하지 않는 기술력

· 인퓨전에 이상적

특성 단위 값 T92.60 T92.80 T92.100 T92.130 T92.200 T92.320
밀도 ISO 845 kg/m³ 평균 65 85 100 135 210 320
표준범위 60~70 80~90 95~105 127~143 200~220 310~330
평면 수직 압축강도 ISO 844 N/mm² 평균 0.85 1.3 1.75 2.4 3.8 7.1
ASTM C365 최소 0.75 1.1 1.4 2.41 3.2 6.5
평면 수직 압축계수 ASTM C365 N/mm² 평균 55 75 90 140 180 280
최소 45 60 65 110 150 240
평면 수직 인장강도 ASTM C297 N/mm² 평균 1.5 1.9 2.3 2.6 3.1 4.5
최소 1.3 1.4 1.5 2.0 2.5
평면 수직 인장계수 ASTM C297 N/mm² 평균 85 90 110 175 230 420
최소 75 80 90 130 190
전단강도 IS0 1922 N/mm² 평균 0.55 0.75 0.9 1.3 2.0 3.5
최소 0.46 0.65 0.75 1.1 1.6 3.0
전단계수
- 용접라인과 평행
- 용접라인을 가로질러
- 용접라인을 가로질러		 IS0 1922 N/mm²
평균
평균
최소
15
14
12
22
19.5
16
26
23
19
34
30
25
55
50
45
110
110
90
전단 신장률 IS01922 % 평균 25 30 20 12 6 5
최소 15 20 10 8 4 3
실온 열전도율 IS0 1922 W/m.K 평균 0.037 0.030 0.034 0.037 0.045 0.066
표준 수치 넓이 mm±5 1220 1220 1220 1220 1220 1220
길이 mm±5 2440 2440 2440 2440 2440 2440
두께 mm±5 5~100 5~100 5~100 5~100 5~100 5~100

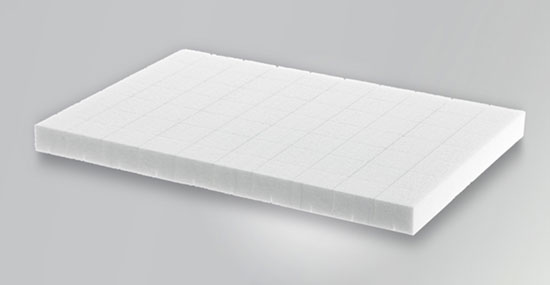

04. Airex T10

T10은 열가소성 수지인 PET를 발포하여 독립 기공 셀로서 균일한 셀 구조를 갖고 있습니다. 저렴한 가격에 비해 높은 기계적 특성과 우수한 성능의 열가소성 폴리머 폼으로 재활용이 가능합니다. 우수한 피로 저항 특성과 UV 저항성, 화학적 안정특성과 흡수율을 갖고 있습니다. 또한 가스처리 없이 고온처리 및 후경화시 열적안정성을 갖습니다. T10은 모든 수지시스템에 사용 할 수 있도록 설계 되어져 있습니다. AIREX T10은 정적 및 동적 하중 및 높은 온도에 이상적으로 제조되어진 경량 샌드위치 구조의 대량 어플리케이션에 적합합니다.

· 뛰어난 압축 강도/전단강도/접착성

· 높은 온도에서 사용(150℃~180℃)

· 모든 가공 기술과 수지에 사용 가능

· 리싸이클링이 가능한 재료

· 본딩라인이 없음

· 내수성, 적층 후 팽창이 없음

특성 단위 값 T10.100 T10.110
밀도 ISO 845 kg/m³ 평균 100 110
표준범위 99~109 103~117
평면 수직 압축강도 ISO 844 N/mm² 평균 1.2 1.6
ASTM C365 최소 0.9 1.0
평면 수직 압축계수 ISO 844 N/mm² 평균 105 120
최소 90 100
평면 수직 인장강도 ASTM C297 N/mm² 평균 2.0 2.3
최소 1.5 1.8
평면 수직 인장계수 ASTM C297 N/mm² 평균 150 165
최소 125 140
세로 전단강도 IS0 1922 N/mm² 평균 1.1 1.15
최소 0.9 0.95
사선 전단강도 IS0 1922 N/mm² 평균 0.8 0.9
최소 0.73 0.78
세로 전단계수 IS0 1922 N/mm² 평균 34 38
최소 29 32
사선 전단계수 IS0 1922 N/mm² 평균 17.5 22
최소 16 19
전단 신장률 IS0 1922 % 평균 20 20
최소 15 15
실온 열전도율 ISO 8301 W/m.K 평균 추후 업데이트 추후 업데이트
표준 수치 넓이 mm±5 1005 1005
길이 mm±5 2440 2440
두께 mm±5 5~45 5~45
